Мансардные окна Три способа устройства
Несмотря на то что для освещения мансарды придуманы мансардные окна, люкарны по-прежнему проектируют довольно часто, особенно в домах, выполненных в традиционном архитектурном стиле. С точки зрения конструкции-это не самый сложный элемент для выполнения. Поэтому имеет смысл ознакомиться с разными возможными решениями.
Люкарна – это вид деревянной надстройки на крыше, в которой окно размещено вертикально. В зависимости от того, какова его ширина, в плоскости кровельного ската выполняется проем определенного размера. Это, в свою очередь, подсказывает различные способы его выполнения.
Это самый простой способ выполнения люкарны, поскольку не понадобится изменять несущую конструкцию крыши. Он применяется в тех случаях, когда ширина люкарны может быть меньше расстояния между стропилами. Это означает, что окно чаще всего будет занимать всю фасадную поверхность люкарны, а его ширина не будет слишком велика – как правило, 60 или 90 см. Этот размер окна обычно не обеспечивает достаточного количества света в мансарде, и поэтому часто проектируют несколько малых люкарн, расположенных рядом.
Конструкция люкарны, помещающейся между стропилами, исключительно простая, поскольку ее стенки – это лишь несколько досок, вверху прибитых к нарож-никам, то есть укороченным стропилам (в данном случае – балкам, образующим перекрытие над лю-карной), а внизу – к стропилам крыши, между которыми, собственно, она устраивается. Достаточными будут доски толщиной 38 мм и шириной 10 или 14 см, расположенные с шагом в 60 см, так же как и в каркасном деревянном доме. Такая конструкция настолько легкая, что для ее опирания чаще всего нет необходимости применять более толстые или сдвоенные стропила.
Прекрасным способом, обеспечивающим жесткость каркаса люкарны, является обшивка его с наружной стороны влагостойкой фанерой (толщиной минимум 9 мм, лучше 12 мм) или OSB-плитами (толщиной минимум 12-15 мм).
Помещение с люкарной будет комфортным, если ее ширина составляет больше половины длины стены, на которой она расположена, поскольку в этом случае есть возможность разместить два окна (или одно большое), чтобы дневной свет проникал практически в каждый угол. Кроме того, этот способ устройства позволяет значительно увеличить площадь в мансарде, где под скатами можно стоять в полный рост (то есть там, где высота помещения больше 190 см). Но такая большая ширина люкарны (обычно превышающая 180 см) связана с существенными изменениями в конструкции крыши из-за того, что придется перерезать одно или два стропила и осуществить замену.
Обязательным является также усиление крайних стропил – как правило, за счет их удвоения. Конструкция такой люкарны похожа на предыдущий тип – с той лишь разницей, что кровля обычно имеет два ската, а для устройства подвесного потолка люкарны часто используют удлиненные ригели конструкции крыши. Конструкцию люкарны можно выполнить в соответствии с принципами строительства каркасного дома из досок толщиной 38 мм и шириной 10, 14 см или же традиционным способом, с применением классических столярных и плотницких соединений, из брусьев толщиной минимум 5 см.
При люкарнах более широких, чем тройной шаг стропил, в обязательном порядке необходимо провести расчеты и спроектировать конструкцию, усиливающую конструкцию крыши. Иногда достаточно только замены и усиления стропильной ноги, но порой могут понадобиться также дополнительные стойки и прогоны. Поэтому каждый такой случай необходимо рассматривать индивидуально. В процессе работы над проектом решение об этом принимает конструктор.
Конструкция люкарны не должна дополнительно нагружать конструкцию крыши, и поэтому самый лучший вариант – если она будет самонесущей. Очень хорошим решением является устройство коротких стенок, на которые, по крайней мере частично, будет опираться крыша люкарны. Боковые стенки люкарны (каркасные, из досок 38 х 100 мм) и конструкция крыши должны быть разделены, чтобы нагрузка от крыши не могла передаваться непосредственно на перекрытие.
Крышу люкарны рекомендуется делать односкатной, доходящей до самого конька, поскольку при таком решении это будет самый простой в выполнении и самый правильный, с точки зрения конструкции, способ. Но такое решение не всегда возможно, так как оно зависит от многих факторов: размеров крыши, угла наклона скатов, материала кровельного покрытия, архитектурного стиля дома и т. д.
Источник: www.umeltsi.ru
Установка мансардного окна своими руками
В установке остекления мансарды основные задачи — качественно защитить примыкания от продувания и попадания воды и обеспечить надёжное закрепление блока. Предлагаем рассмотреть работу с двумя типами мансардных окон в контексте их монтажа в каркасную несущую конструкцию из пиломатериалов.
Изготовление проёма в кровле
Установка мансардных окон проводится, как правило, после завершения кровельных работ и монтажа утеплителя стропил. Стоит сразу отметить, что такой монтаж вполне приемлем, существуют методы его корректного выполнения и все необходимые материалы для крепления и изоляции. Поняв принципы обустройства проёма, вы будете вольны перенести работы на любой этап, вплоть до внесения соответствующих изменений в стропильную систему строящейся кровли.
Если разговор идёт об эксплуатируемом доме, необходимо удалить участок внутренней обшивки мансарды. Сечение проёма должно находиться между несущими элементами стропильной системы, поэтому сперва вырезается небольшой участок, рукой нащупывается стропила и затем, с учётом обнаруженного элемента, наносится разметка. Верх проёма должен находиться на уровне 200–220 см от пола, низ — около 90–120 см. Ширина окна должна быть кратной шагу стропильной системы. Внутренняя отделка вырезается с учётом рассвета откосов по 25–30 мм с каждой стороны и толщины коробки оконного блока.
После удаления обшивки вырезаются детали каркаса внутренней обрешётки. Паробарьер распускается вдоль по центру и временно отворачивается в стороны, утеплитель из сечения проёма удаляется. Если посреди проёма находится стропильная нога — её вырезают заподлицо с верхним и нижним краем.
Формирование проёма в пироге завершается установкой двух горизонтальных перекладин, соединяющих стропильные ноги. Если окно полностью помещается между двумя соседними стропилами — их скрепляют между собой отрезками бруса или доски такого же сечения. Если одна из ног вырезается, перемычки должны плотно подпирать её остатки как в нижней, так и в верхней части. Крепятся перекладины посредством стальных угловых кронштейнов. Перед окончательным закреплением нужно восстановить утепляющую прослойку в открытых срезах кровельного пирога.
Обратите внимание, что размеры с допусками для подготовки проёма указываются в инструкции для каждой отдельно взятой модели окна.
Конструкция слухового окна
Обустройство слухового окна допускает использование более дешёвых рам из ПВХ для систем вертикального остекления. Дополнительным плюсом можно считать увеличение пространства внутри мансарды.
Слуховой проём кровли образуется двумя стропильными ногами, между которыми допускается вырезать ещё одну или две в зависимости от шага и типа стропильной системы. Крайние стропила проёма удваиваются по толщине и подпираются в верхней части стойкой номинального сечения. Верхний край подпорки подрезают под угол наклона кровли, кроме того, низ её должен устанавливаться на балку перекрытия и жёстко связываться с ней.
Ещё пара подпорок выносится параллельно установленным в переднюю часть проёма, которая образует вертикальный фронтон за 30–50 см до мауэрлата или даже прямо на нём. Передние стойки соединяют со стропилами горизонтальными перекладинами в торец, подрезав их под соответствующим углом.
Уменьшая длину передних стоек, можно добиться наклона в 9–11%, оптимального для устройства односкатной кровли над слуховым проёмом. В ином случае может монтироваться центральный ригель и косые стропила от него, образуя двускатный козырёк, примыкающий к скату с образованием двух ендов. Такой вариант более трудоёмок, но он позволяет заложить в конструкцию больше утеплителя.
Разница между горизонтальным и наклонным остеклением
Решение об устройстве слухового окна принимают с учётом двух факторов: экономической обоснованности и уровня освещённости мансарды. В последнем отношении слуховые окна дают вдвое меньше естественного света, чем наклонные, но это нивелируется остеклением основных фронтонов.
По экономической части: обычное ПВХ окно хорошего качества REHAU стоит в 2–3 меньше мансардного окна с обкладом от весьма посредственного производителя. С другой стороны, для установки окна в скат кровли не потребуется ничего, кроме установочного комплекта, за исключением разве что пары брусьев.
Слуховое окно требует достаточно серьёзного вмешательства в стропильную систему. В среднем для его обустройства требуется от 60 пог. м пиломатериалов, а также дополнительный утеплитель, гидроизоляция и кровельное покрытие. Но даже в этом случае вертикальные окна выигрывают по стоимости.
Другой вопрос — теплосберегающие характеристики. При хорошей инсоляции ската наклонное окно в среднем будет больше нагревать мансарду, чем упускать из нее тепло. Если речь идёт о неосвещённом северном скате, здесь лучше отдать предпочтение обычным окнам из следующих соображений:
- они обладают более плотным равномерным притвором;
- имеется возможностью свободного выбора стеклопакетов;
- схема установки и заделки примыканий более стандартная, нет вероятности протечек.
Изоляция оконного блока
Но вернёмся к установке: когда детали стропильной системы удалены и сформировано обрамление проёма, наступает очередь проделать брешь на улицу. Через неё на лицевой стороне кровли наносят разметку, чтобы вырезать покрытие и обрешётку под ним точно по границам проёма. Гидроизоляцию нужно предварительно вырезать с напуском по 50–70 мм с каждой стороны для формирования подворотов. В зависимости от типа покрытия очень важно определить порядок монтажа, чтобы не нанести подкровельной водоупорной мембране повреждений.
Обычно сперва удаляют фрагменты обрешётки, попадающие в проём. Их используют для заделывания срезов пирога кровли, затем гидроизоляция подворачивается вверх и пристреливается к закреплённым обрезкам. Когда из проёма удалено всё лишнее, покрытие кровли разбирают по 20–30 см в обе стороны от проёма и до 50 см над ним.
Перед продолжением работы все полости в срезе пирога нужно заполнить утеплителем. Далее в проём вставляется теплоизолирующая рамка, кронштейны на углах позволяют просто вложить её в проём. После выравнивания и закрепления рамки над проёмом находится первая цельная доска обрешётки, к которой поверх гидроизоляции прикручивается желоб-водоотсекатель, препятствующий затеканию конденсата в оконный блок. В большинстве моделей окон к этому желобу затем добирается рамка, окантовывающая проём с небольшим отступом.
Закрепление рамы и отделка примыканий
Перед установкой рамы к ней крепят четыре угловых кронштейна для закрепления к системе кровли и отстегивают поворотную створку. Оконный блок просто выставляется наружу, а затем вкладывается в проём поверх изолирующей рамки. После закрепления основных регулируемых кронштейнов на углах возможно добавление дополнительных точек крепежа — обычно с боковых сторон и в точках примыкания стропильных ног к блоку.
Гидроизоляционная лента из комплекта поставки мансардного окна пристреливается по всему периметру рамы и накладывается на обрешётку с гидроизоляцией кровли. Верхняя её часть заводится под гидроизоляцию вплоть до места крепления водоотсекающего желоба, с трёх остальных сторон лента напускается на оконный блок сверху, после чего все края проклеивают алюминиевым скотчем.
На завершающем этапе собирается оклад мансардного окна. Он представлен четырьмя регулируемыми (раздвижными) рейками, которые плотно подгоняются к внешней стороне оконного блока. Оклад должен накрывать покрытие кровли в нижней части проёма, по остальным трём сторонам кровля напускается поверх него.
После заделки кровельных примыканий следует заняться внутренней отделкой. Рама мансардных окон обычно имеет паз для вставки полотна откоса. Закрепление производится к телу стропильной ноги или контробрешётке на ней, если нужно обеспечить более крутой рассвет. Всё пространство между откосом и системой кровли должно заполняться тем же утеплителем, что был применен в пироге.
Источник: www.rmnt.ru
Как установить мансардное окно
1 Установка мансардных окон – инструкция:
В зависимости от применяемого кровельного материала, архитектурных и теплоизоляционных условий мансардные окна можно установить:
– на различной глубине (три уровня посадки): N (0 см), V (-3 см), J (-6 см)
– на стропилах или обрешётке
1. Мансардные окна можно устанавливать в крышах со скатом от 15° до 90° (рис. 1а). Высота установки может быть произвольная, однако, учитывая условия эксплуатации, обзор и освещённость помещения, а также строительные нормы, окна необходимо устанавливать так, чтобы нижний край окна находился на высоте ПО – 170 см от уровня пола. Высота установки также зависит от угла наклона крыши и размера окна (рис. 1b).
| |
5. Обозначить на гидробарьере место установки окна. Вырезать в обозначенном месте отверстие с запасом 10 см с каждой стороны, чтобы потом прикрепить гидробарьер к оконной коробке. Вырезать часть обрешётки в подготовленном месте. Для установки дренажного жёлоба вырезать фрагменты контробрешётки и надрезать наклонно гидробарьер (рис. 5).
6. Вынуть из упаковки окна алюминиевые профиль-накладки 1 и 2. Отсоединить от коробки окна нижний профиль-накладку 3, а также транспортировочные деревянные бруски.
7. Вынуть створку окна из оконной коробки. Для этого необходимо установить окно нижним краем на полу и легко наклонить. Открыть окно и повернуть створку на 150°. Придерживая окно в таком положении, при помощи отвертки закрутить блокировочные винты в петлях на три оборота по часовой стрелке.
8. Вынуть створку из окна в соответствии с указанным направлением. Выполнять эту операцию осторожно, одновременно вынимая створку из петель. Не соблюдение этого требования может привести к повреждения петель.
9. Монтажные уголки прикрутить к оконной коробке на расстоянии 10 см от края так, чтобы они не попадали на обрешетку крыши. Снаружи оконной коробки отфрезерованы пазы, обозначенные буквами (N, V и J) соответствующие различной глубине посадки окна. Каждому пазу соответствует определённый тип оклада. В обозначении оклада тип оклада (N, V или J) обозначен последней буквой, например, EZV 06. Монтажные уголки прикрутить к коробке таким образом (рис.9), чтобы цифра на мерной линейке уголка (рис. 9): соответствовала толщине обрешётки; совпадала с пазом выбранной глубины посадки окна. Выбранная глубина посадки окна (N, V или J) должна соответствовать обозначению на упаковке оклада. Монтаж окна в крыше со сплошной обрешёткой производиться аналогично монтажу окна на стропилах.’
10. Установить оконную коробку в подготовленном месте крыши. Монтажные уголки должны опереться на стропилах (рис. 10). Проверить, совпадает ли паз на оконной коробке с верхней плоскостью обрешётки (рис. 9). С помощью уровня проверить горизонталь нижнего края окна. В случае необходимости, подкладывая под уголок клин, установить горизонталь. Прикрутить шурупами к стропилам только нижние уголки.
11. Вставить створку окна в оконную коробку. Для этого необходимо: взять створку в руки (рис. 11), т.е. наружным стеклом к себе, а низ окна кверху; удерживая створку в вертикальном положении вложить её снаружи в петли равномерно без перекоса; выкрутить блокировочные винты на три оборота против часовой стрелки (рис. 11 а), и закрыть окно;
12. Створку приоткрыть и проверить параллельность щели между створкой и коробкой внизу окна (рис. 12а). Подкладывая пластиковый клин из крепёжного комплекта под верхний монтажный уголок со стороны меньшего зазора, устранить непараллельность (рис. 12b).
13. Закрыть окно и проверить параллельность щели между створкой и коробкой по бокам (рис. 13а). В случае необходимости, передвигая верхнюю часть коробки влево или вправо, устранить непараллельность (рис. 1Зb). Прикрутить шурупами к стропилам верхние уголки (рис. 13с),
14. В том случае, если при строительстве крыши применяется гидробарьер, необходимо в подготовленное место над окном установить дренажный жёлоб для отвода конденсируемой влаги в сторону от окна (рис. 14а), а также прикрепить гидробарьер к оконной коробке (рис. 14b).
15. Проверить надежность функционирования окна. В моделях, имеющих вентиляционное устройство, решету необходимо открыть полностью.
Источник: leroymerlin.ru
Технология установки мансардного окна в кровлю
Многие владельцы загородных домов пытаются сделать из мансарды полноценное жилое помещение. Одним из требований к таким помещениям является доступ свежего воздуха, а также должный уровень освещенности. Решить обе проблемы разом может установка окна в кровлю. Такое решение сегодня пользуется немалой популярностью и чаще всего для этой задачи владельцы предпочитают нанимать сторонних исполнителей, хотя сделать это можно и самостоятельно. Итак, как установить мансардное окно?
Устройство мансардных окон
В комплект поставки чаще всего входят следующие комплектующие:
- маркизет или рольставни для наружного затемнения;
- оклад для защиты от негативных атмосферных воздействий;
- само окно – замкнутая герметичная система;
- гидроизоляционный уплотнитель;
- внутренние откосы.
В стандартный набор мансардного окна входит стеклопакет, оклад, рама, откосы, фурнитура
Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.
Планирование и расчеты
Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.
Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.
Нижняя часть рамы должна быть выше уровня пола на 1-1,5 м
Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.
План работ и инструмент
Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:
- подготовка проема;
- установка рамы;
- тепло- и гидроизоляция;
- подготовка дренажной системы;
- монтаж деталей оклада;
- установка стеклопакета;
- внутренняя отделка, включая монтаж откосов и пароизоляцию.
Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:
- шуруповерт и саморезы;
- рейки и брусы из дерева;
- уровень;
- гвозди;
- материалы для тепло- и гидроизоляции.
Монтаж окна
После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.
Проем в кровле формируют с помощью циркуляционной пилы
Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.
Установка рамы и регулировка
Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.
Установку рамы рекомендуется проводить без стекла
При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.
Изоляция и дренаж
После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.
Гидроизоляцию фиксируют с помощью степлера
Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.
Установка оклада
Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.
Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя
Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.
Оклад окна прикрепляется к обрешетке и раме
Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.
Установка стеклопакета и внутренняя отделка
На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.
Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер
Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.
В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.
Особенности утепления мансардного окна
Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.
Для теплоизоляции мансардного окна лучше всего использовать каменную вату
В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.
Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.
Источник: domzastroika.ru
Наша дача
Популярные статьи
Мансардные окна своими руками!
Кто-нибудь делал и знает как делаются мансардные окна в домашних условиях своими руками?
Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов
Выращивание микрозелени в домашних условиях
Так сложилось, что многие из нас оказались в условиях самоизоляции. Я решил не проводить время за телевизором или компом, а осуществить давнюю задумку – сделать домашнюю установку для выращивания микрозелени, он же Growbox.
Отмечу, что я уже несколько недель выращиваю микрозелень в первой версии установки, встроенной в старый компьютерный стол на балконе:
Но руки чесались сделать новый growbox. Требования, которые я для себя определил:
– Мобильность. Конструкция должна быть лёгкой и переносной.
– Простота изготовления. Не требуется профессионального инструмента.
– Универсальность используемых компонентов. Growbox можно сделать используя материалы из строительного магазина.
– Эффективность. Первая версия установки отлично себя показала, поэтому новая версия должна быть как минимум не хуже.

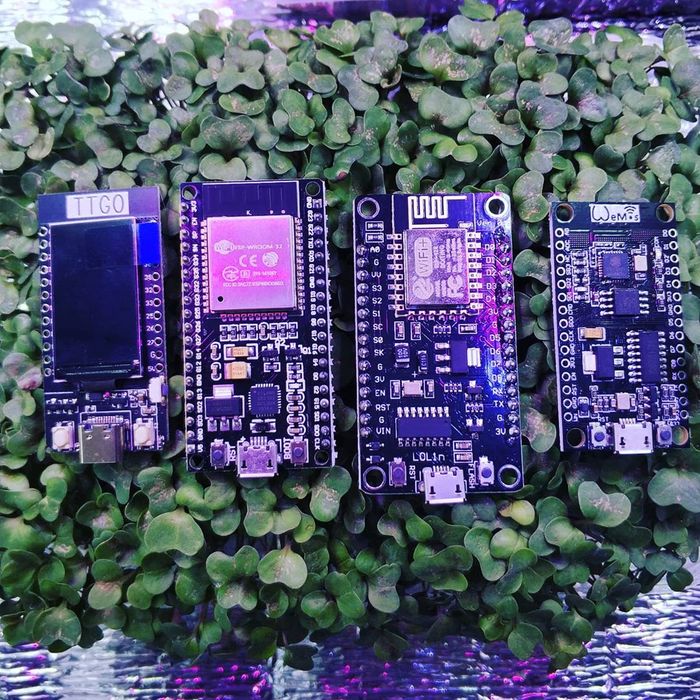

– Максимальная автоматизация. Growbox должен иметь контроллер для управления микроклиматом (температура и влажность) и суточные таймеры.
В итоге было решено сделать каркас из алюминиевого профиля с габаритами, подходящими для использования светодиодных ламп типовых размеров.
Размеры каркаса грубокса
При монтаже использовались 3 двух-метровые планки алюминиевого профиля 10х20мм (170 рублей за каждую).
– Размеры нижнего квадрата: длинна – 600мм, ширина 420мм.
– Общая ширина больше на 20мм из-за стоек.
Далее каркас был обклеен пенофолом толщиной 5мм.
Пенофол требуется для поддержания микроклимата. Так же его отражающие свойства значительно повышают концентрацию света (прирост около 15-20 процентов). НЕ требуется делать бокс герметичным.
Характеристики компонентов
На текущем этапе так же установлены 2 кулера по 450 рублей и 2 светодиодные лампы из строительного магазина по 327 рублей.
Верхний кулер подключен к питанию постоянно, его цель – обдув растений для предотвращения застоя влажного воздуха и образования плесени. Боковой кулер предназначен для закачки в бокс свежего воздуха и должен включаться при повышении заданных границ по температуре или влажности. Так как сейчас установка располагается на балконе, то кулеры подбирал качественные и максимально бесшумные
Светодиодные лампы для микрозелени не обязательно должны иметь приставку “фито”, тем более для домашнего использования. Для большинства культур на ранних стадиях достаточного обычного белого света, лампы 6700К вполне для этого годятся. Для некоторых культур, особенно цветных (не зеленых), будет предпочтителен свет “дорогих” диапазонов, тогда их окрас станет более благородным и вкус может стать более ярким. Для первой версии бокса я паял лампу из качественных светодиодов в дополнение к магазинным светильникам на те же 6700К. Для нового бокса попробовал заказать специализированную фито-лампу на Aliexpress, но ожидаемо это хлам с микроскопическими матрицами диодов, больше подходит для создания интимной атмосферы, а не для гроубоксинга. Настоятельно не рекомендую заказывать непроверенные лампы на Ali.
Я установил лампы длинной 600мм, световая температура 6700к, световой поток 1500 Лм. Лампы хлипкие, но зато лёгкие, просто приклеил их на качественный двухсторонний скотч. Греются незначительно. Только с этими лампами освещенность внутри бокса около 6200 LUX. Возможно позднее дополню установку самодельными светильниками.
Выращивание
Без лишних слов:
Сейчас здесь поселился подсолнечник, горох, амарант, 3 сорта редиса и капуста. Посадкой в основном занимается моя дочурка, очень любит это дело 🙂
Автоматизация
Сейчас мой гроубокс пока еще “глупый”, т.е. всю включается и выключается вручную. В ближайшее время я планирую запрограммировать контроллер на управление температурой и влажностью, включение и выключение установки по таймерам, отправку статистики на сервер. Прошивка будет выложена в публичный доступ. Стоимость контроллера на Aliexpress – $2-7, точнее будет известно после испытаний, пока что у меня несколько кандидатов на роль мозгов для моей домашней ситифермы.
Больше фото growbox’а и микрозелени
