Зенитное окно своими руками

Монтаж зенитного фонаря

Установка зенитных фонарей осуществляется на крыше здания, и необходим допуск персонала на осуществление высотных работ, проведение соответствующего инструктажа.

Монтаж некоторых видов зенитных фонарей, например, самонесущих купольных, относится к работам высокой категории сложности и выполняется специализированными предприятиями.

Общие принципы монтажа зенитных фонарей

Зенитный фонарь, монтаж

Ряд фирм наладили изготовление зенитных фонарей «под ключ». Установка зенитных фонарей такого типа сводится к доставке их на место и фиксации над проёмом в крыше при помощи готового набора крепежных изделий.

В самом общем случае монтаж зенитных фонарей сводится к трём операциям:

  • Сборка стакана (основания) зенитного фонаря;
  • Монтаж рамы фонаря;
  • Остекление зенитного фонаря.

В ряде случаев осуществляются подготовительные мероприятия: натяжка страховочных сетей, зачистка от мусора и выравнивание поверхности, на которую будет монтироваться зенитный фонарь, и т.д.

Сборка и изготовление зенитного фонаря для освещения

Рассмотрим все эти операции на типовом примере сборки зенитного фонаря, осуществлённой над кабинетом техбюро цеха по переработке пластмассы одного из промышленных предприятий Подмосковья.

Все сборочные единицы зенитного фонаря изготовлены на ремонтном участке указанного цеха.

1. Сборка стакана зенитного фонаря

Зенитный фонарь в разрезе

1.1. Зачистка плиты перекрытия по контуру проёма под зенитный фонарь при помощи шлифовальной машинки.

1.2. Укладка по периметру проёма полосы рубероида и резиновой ленты-уплотнителя.

1.3. Установка поверх пакета «рубероид-резиновая лента» стакана зенитного фонаря – основания для крепления фонарной рамы.

Стакан квадратной формы сварен из четырёх швеллеров серии «П» высотой 30 см и шириной полки 10 см. Подъём на крышу- автокраном строительного цеха предприятия.

1.4. Крепление швеллерной коробки к потолочному перекрытию – при помощи анкеров сквозь слой резинового уплотнителя и рубероида.

2. Монтаж рамы фонаря

Монтаж наклонного зенитного фонаря

2.1. Рама фонаря сварена из четырёх отрезков уголкового профиля внутренними частями уголков к центру рамы. С внешней стороны одного из профилей были приварены дверные петли для откидывания рамы. Со всех сторон в вертикальных сторонах уголков профрезированы отверстия для стока воды – шпигаты.

2.2. Крепление поверх швеллерной коробки резиновой ленты – уплотнителя. Крепление было осуществлено при помощи винтов с потайной головкой с шагом в 5-6 см по всему периметру основания фонаря.

2.3. Установка рамы фонаря по месту на полки швеллеров. Рама была наложена на резиновый уплотнитель поверх швеллеров основания и отцентрована по осям симметрии швеллерной коробки. Петли рамы приварены к полкам швеллерной коробки

3. Остекление зенитного фонаря.

Зенитный фонарь после монтажа

3.1.Укладка на «полки», образованные горизонтальными частями уголкового профиля, резиновой ленты-уплотнителя.

3.2. Укладка поверх уплотнителя листа плексигласа толщиной 3 мм.

3.3. Установка штапиков – полого алюминиевого профиля квадратного сечения 40х40 мм. Крепление штапиков – винтами через сквозные отверстия к вертикальным полкам уголков рамы.

Открытие зенитного фонаря осуществляется при помощи эксцентрикового механизма.

Удаление снега в зимнее время – таянием от потока горячего воздуха от переносной тепловой пушки с вытеканием талой воды через проделанные при сборке рамы фонаря отверстия-шпигаты.

Источник: oknanagoda.com

Особенности применения и установки зенитных фонарей

Конструкция зенитного фонаря

Существуют разные способы обустроить правильное и достаточное освещение в доме. Помимо традиционных окон или витражей используются зенитные потолочные фонари. Они отличаются особенной конструкцией, способностью рассеивать свет и еще несколькими интересными функциями. О них мы сейчас и поговорим.

1 Назначение и область применения зенитных фонарей

Зенитные фонари – это специальные потолочные окна, которые монтируют в крыше. Однако, в отличие от стандартных витражей под потолком, производство зенитных фонарей предусматривает их сборку по особенной технологии.

Конструкция зенитных фонарей отличается выпуклостью и использованием нестандартных форм. То есть фонарь не будет плоским. Он будет куполообразным, выполнен в форме полукруга, срезанного конуса или даже трапеции. Такая технология сборки дает возможность стеклам рассеивать свет так, как того желает производитель.

Устройство зенитных фонарей делает их прекрасными осветительными приборами. Обычные окна не могут так же хорошо распространять свет помещению, так как стандартное стекло и обычная плоская форма может только пропускать свет, но не рассеивать его, как это делается в зенитных моделях.

Плюс к этому, изготовление зенитных фонарей предусматривает использование не только обычного стекла, но и поликарбоната или других подобных материалов. Собственно, стекло в работе используется крайне редко, так как оно практически не рассеивает свет, очень хрупкое и не способно держать нагрузки.

Используются эти конструкции для освещения залов, в которых конструктивно не удалось разместить достаточно окон. Также они чрезвычайно востребованы на производстве и в промышленности.

Конструкция зенитных фонарей

Например, промышленные зенитные фонари практически всегда монтируют на крышах цехов, заводов и крупных помещениях. В частности, работая с продолжительными цехами, используют ленточные зенитные фонари. А они, между прочим, по своим габаритам могут доходить до 20-30 метров в длину.

Не обойтись без них и на складах, в гаражах и т.д. Эти осветительные системы способны рассеивать достаточно света, чтобы полностью обеспечить им крупный зал с минимальным количеством окон. И это притом, что затраты на энергию или любые другие расходы вас уже волновать не будут.

Потратиться придется только на покупку и монтаж зенитных фонарей. Все остальные расходы вас не побеспокоят либо они будут совершенно незначительны.

Еще одна полезная функция рассматриваемых моделей – это возможность вентиляции помещений, а также выполнение функций дымоотводов . Имеются в виду экстренные ситуации, когда на производстве случился пожар. Очень часто именно от задымления при пожаре люди страдали больше всего. Пока огонь распространится по цеху – пройдет очень много времени. А вот густой чадной дым, если ему некуда уходить, способен за считаные минуты поглотить весь кислород и нанести человеку непоправимый вред.

Сама конструкция зенитных фонарей предусматривает возможность их открытия в любой момент. Рама монтируется так, чтобы ее можно было сместить. Как правило, в фонарях используют электронные замки и небольшие доводчики, которые можно контролировать дистанционно.

Конструкция зенитного окна

В таком случае достаточно просто нажать несколько кнопок, и окно откроется. Некоторые предприниматели идут дальше. Они назначают доводчику фонарей противопожарную функцию . Это значит, что когда начинается пожар, то реакция датчиков автоматически запустит алгоритм открытия всех или нескольких зенитных фонарей.

Такими устройствами, как правило, оборудуются зенитные фонари промышленных зданий, так как их в крыше производственного строения установлено очень много, а вероятность появления пожаров или других опасных ситуаций намного выше, чем у обычных гражданских зданий.

Для гражданских строений зенитные фонари – это скорее роскошь, стильный элемент интерьера и декоративная модель. Однако их непосредственные функции тоже не следует игнорировать.
к меню ↑

Читайте также:  Не открывается окно на проветривание что делать

2 Виды и их отличия

Теперь рассмотрим основные виды зенитных фонарей, а также обратим внимание на их особенности.

По типу рассеивающего элемента фонари делят на:

  • Стеклянные;
  • Поликарбонатные;
  • Из специальных разновидностей стекла.

Первый вариант – это простейшее и самое дешевое решение. Поликарбонат в работе намного удобнее, лучше эксплуатируется и даже смотрится красивее, однако он дороже стоит и больше весит. Ну а специальные разновидности стекла, например ламинированное или оргстекло, используют в крайних случаях или когда это задумано дизайнером.

По типу конструкции они бывают:

Стационарные фонари – это отдельные конструкции. Имеется в виду, что фонарь имеет определенные габариты и освещает конкретную точку. Как правило, эти конструкции имеют габариты в диапазоне от 2×2, до 3×4 метра.

Виды зенитных фонарей

Ленточные зенитные фонари – это продолговатые конструкции. Их ширина может равняться всего 1-2 метрам, а вот длина ленточных образцов доходит до 10-15 метров. И это далеко не самый крупный образец. Как уже упоминалось выше, ленточные модели фонарей используются в промышленности. Для бытового применения они слишком дороги, сложны в установке и обслуживании.

По типу материала рамы рассматриваемые изделия делят на:

Пластиковые фонари удобны, довольно легки и дешевы. Они не поддаются коррозии, легко очищаются, да и монтаж зенитных фонарей из пластика выполнять легче. Зато пластик может выгорать на солнце и не имеет достаточной прочности.

Алюминиевые рамы – это уже более интересный и качественный вариант. Однако за него придется выложить куда более серьезную сумму. За качество приходится платить.
к меню ↑

2.1 Нюансы монтажа зенитных фонарей

Установка зенитных фонарей – это дело достаточно сложное. С ним, конечно, можно справиться и самостоятельно, но мы все-таки рекомендуем обратиться к специалистам. Стоит понимать, что все работы ведутся на крыше, а это высота и повышенная опасность.

Придется разрабатывать саму кровлю, монтировать каркас и все это в усложненных условиях. Впрочем, решать все равно вам.

Сам процесс установки состоит из нескольких пунктов. Сначала обмеряем конструкцию, снимаем мерки с крыши и составляем план. Размеры должны быть точными, так как по ним нам предстоит вырезать отверстие.

Затем приступаем к самому процессу создания проема. После его окончания принимаемся за монтаж каркаса. Зенитные фонари, как правило, продаются в разобранном виде, и собрать их по инструкции сможет любой взрослый человек.

Закрепляем каркас в проеме и убеждаемся в его надежной фиксации. Затем устанавливаем промежуточные планки, прижимные механизмы, вставляем расходники, пружины и доводчики. Если фонарь предусматривает установку электронного оборудования, то его тоже монтируют на этом этапе.

После этого остается только установить сами стекла или поликарбонатные листы, отрегулировать их и закрепить. Крепление происходит благодаря специальным прижимным пластинам. Они во многом напоминают штапики на старых деревянных окнах, только система крепления здесь существенно улучшена и продвинута.

Не забудьте протестировать работу конструкции и убедиться в ее герметичности. Если после дождя фонарь протекает, значит нужно найти проблемное место и залить его герметиком.
к меню ↑

2.2 Так работают зенитные фонари — видео

Источник: seositi.ru

Зенитные фонари

Мансардные окна в виде зенитных (световых) фонарей монтируются в плоскость крыши и обеспечивают проникновение естественного света в жилое помещение под крышей. Также они служат для вентиляции, когда предусмотрен механизм открывания всей конструкции или ее части (створки).

Отличие от стандартных мансардных окон в том, что зенитные фонари имеют выпуклую поверхность (купол). Это позволяет им пропускать больше света.

Зенитный фонарь может быть сделан в виде полусферы или пирамиды. Его каркас изготавливается из металлических (как правило, алюминиевых), пластиковых или деревянных элементов.

Конструкция фонаря включает в себя несущую раму, которая предназначена установки в проеме на крыше. Обычно она имеет окантовку, которая позволяет закрепить раму.

Раньше основным материалом для прозрачной части фонаря было обычное оконное стекло, сейчас чаще устанавливают акриловое стекло или поликарбонат. Они устойчивы к механическим повреждениям и лучше держат нагрузку. Существенный недостаток — эти материалы легко царапаются и истираются, что может снизить их способность пропускать свет.

В некоторых фонарях предусмотрено устройство для открывания. Устройства могут быть механическими или с электроприводом. Электрические могут быть снабжены дистанционным управлением.

Установку зенитного фонаря можно провести самому, но лучше воспользоваться услугами мастера, особенно учитывая, что работы будут производиться на высоте.

Сначала делается проем, лучше предусмотреть место под него еще во время строительства. При этом нужно избежать повреждения стропил и других конструктивных элементов крыши.

В проем монтируется так называемый установочный стакан. Эта конструкция служит для надежного крепления рамы и остальной конструкции зенитного фонаря. Стакан утепляется и изолируется от проникновения влаги. Для этого можно применить разные материалы, например, битумную мастику и полиэтилен.

В стакан монтируется рама. При установке нельзя допустить возникновения щелей, мест где потом может начать проникать вода. Лучше если рама оснащена резиновыми уплотнителями. Многие производители сразу ставят их при изготовлении конструкции.

Если открывание фонаря или его створок не предусмотрено, то стеклянная конструкция крепится прямо к раме и устанавливается вместе с ней. Если есть возможность открыть фонарь для вентиляции, то монтаж стеклянной части производится позже на уже закрепленную раму, при помощи петель.

Завершающий этап установки зенитного фонаря – подгонка фурнитуры и подключение дистанционного управления.

Раньше такие конструкции применялись редко, поскольку световые фонари устанавливаются на плоскую, или с небольшим наклоном, крышу и могли не выдержать снеговую или дождевую нагрузку из-за малой прочности. С появлением новых материалов, опасность разрушения снизилась.

Самая распространенная, и самая функциональная форма зенитного фонаря – полусфера. Такая форма позволяет выдерживать значительные нагрузки, не позволяет, например, снегу скапливаться на поверхности, а также при образовании конденсата изнутри, обеспечивает стекание воды.

Вообще же, формы зенитных фонарей весьма разнообразны. Это может быть купол, пирамида, арка или более сложные конструкции, в зависимости от стиля дома, потребности в освещенности и т. д.

Стекло купола фонаря может использоваться простое, но может быть использовано матированное, для получения рассеянного света, цветное, с покрытием, не пропускающим ультрафиолет и т. п. Можно применить для покрытия пленку с нанесенным рисунком.

Зенитные фонари не только служат для освещения, но и являются активным элементом дизайна как снаружи, так и изнутри помещения.

Источник: krovli.club

Какие бывают кровельные окна – виды и варианты установки своими руками

Для того чтобы можно было осветлить и проветрить чердачное помещение или мансарду, в крыше обязательно устраивают окна. В данной статье мы расскажем, как соорудить окна для крыши частных домов, какими они бывают и в чем основные отличия между ними.

Читайте также:  Чем приклеить пенопласт к бетонному потолку

Виды кровельных окон

Чтобы понять, как называется окно в крыше, следует разобраться, каким оно может быть. Если оно расположено вертикально и встроено в стропильную систему крыши, а также служит для освещения и проветривания чердачного помещения, речь идет о слуховом окне. В то же время, мансардные окна встраиваются в кровлю под наклоном, что позволяет обеспечить лучший доступ света. Кроме того, такие окна соорудить намного проще. Примечательно, что слуховые окна впервые появились в начале 19 века, а мансардные – уже после Второй мировой войны.

Определяя, какой из вариантов подойдет в том или ином случае, стоит учитывать некоторые архитектурные особенности здания. Если дом старый, и вносить какие-либо изменения в его внешний вид нежелательно, оптимальным вариантом будет слуховое окно. В то же время, мансардные окна пользуются большим спросом. К такому варианту можно обратиться, если вы хотите оборудовать жилую мансарду над домом.

Рассмотрим подробнее, что такое слуховые кровельные окна. Чтобы сделать такое окно, необходимо, чтобы в кровле были специальные ниши. Каркас окна должен в нескольких местах стыковаться с основной стропильной конструкцией, поэтому для его обустройства необходимы точные расчеты. Боковые стены и фронтон нужно будет обшить фанерой и финишным отделочным материалом. Место, где оконный проем будет стыковаться с основной кровлей, необходимо утеплить и гидроизолировать.

А вот крышные окна мансардного типа фиксируются между двух стропил. Как правило, такие окна монтируют в крышах с уклоном в 15-20º, поскольку они будут подвергаться выпадению осадков. В настоящее время выпускаются мансардные окна, которые надежно защищены от протечек и холодного воздуха. Однако не стоит пытаться изготовить их самостоятельно, лучше всего приобрести уже готовую конструкцию у производителя. Такие окна в кровле мансарды нужно будет закрепить при помощи опорной пластины. Они также оснащены специальным окладом, то есть металлической рамой, которую с помощью фрикционных петель можно открыть так, чтобы попадающая внутрь него вода стекала на крышу.

Монтируем окно в старой крыше мансарды

Довольно часто, когда хозяева частных домов стремятся обустроить на чердаке окошко, им все же не хочется капитально переделывать крышу. В таком случае, приемлемым выходом будет обустройство слухового проема. Сделать подобное окно в крыше своими руками вполне возможно.

Выбор местоположения

Согласно нормативам, ширина окна не должна превышать 10 % периметра крыши. Это связано с тем, что большие проемы приводят к значительным потерям. Более того, остекление не способно в полной мере защитить кровлю от внешнего воздействия. Лучше всего, если оконный проем будет расположен по центру кровли между несущих балок.

Установка рамы своими руками

Перед тем, как выполнить установку окна на крышу, необходимо прорезать в кровельном материале, например шифере, отверстие нужного размера. Далее на стропила крыши монтируют деревянный каркас из бруса 40×50 мм, в котором устанавливают оконную раму. Желательно пользоваться нержавеющими крепежными элементами. Сам каркас фиксируется на стропилах с помощью саморезов. Как вариант, можно обустроить каркасное, встроенное в крышу окно, которое будет параллельным основной кровле, однако, самостоятельно подобную работу лучше не проводить.

Для гидроизоляции можно использовать такие герметики:

  • акриловые;
  • на основе битума;
  • силиконовые;
  • саморасширяющаяся паронепроницаемая лента.

Стоит отметить, что последний вариант является наиболее приемлемым. В верхней части щели можно заполнить герметиком на основе акрила. Желательно все работы выполнять в сухое и теплое время года. Однако для тех, кто все же хочет обустроить слуховое окно в крыше мансарды своими руками, опишем этот процесс более подробно.

Типы слуховых окон

Если речь идет о слуховом окне с плоской крышей, его нужно оборудовать водостоками. В связи с этим, уклон его ската должен быть в пределах 5-15º. Четырехугольное окошко с одно- или двускатной крышей должно иметь более крутые скаты с уклоном 15º.

Треугольные слуховые окна очень часто монтируются в загородных коттеджах. Данная конструкция предполагает отсутствие боковых стен, функцию которых выполняют скаты. Хотя в таком случае потребуется меньше усилий для выполнения гидроизоляции, все же доступ света через такие окна существенно снижен. Исключение составляют случаи, когда фасадная часть окна направлена на фасад всего здания. Одной из новых разновидностей слуховых окон является оконный проем округлой формы.

Оптимальным выбором среди всех типов слуховых окон является разновидность форм зенитного фонаря. Наряду тем, что такая конструкция не утяжеляет крышу, она обеспечивает качественное освещение мансарды. Существуют нормативы для слуховых окон, которые учитываются во время проектирования: ширина проема не должна превышать ½ ширины мансарды, расстояние от пола до нижнего края слухового окна должно составлять от 0,9 метра. Качество освещения улучшается по мере увеличения высоты размещения окна.

Крепление каркаса в кровле

Устанавливать стропильную систему для слухового окна необходимо одновременно с монтажом общего каркаса крыши. В случае с двускатным окном, такой каркас будет представлять собой отдельную крышу в миниатюре. Примечательно, что возле проемов, где будут расположены слуховые окна, должны быть установлены усиленные стропила, которые смогут выдержать дополнительную нагрузку, передающуюся их стропильной системой.

Поверх стропильных ног монтируются поперечины: верхняя будет соответствовать габаритам окна, а нижняя – должна быть расположена на уровне внешней стены здания. На нижнем брусе крепятся вертикальные опоры, соединенные вверху поперечной балкой. В результате, получается рама, которую нужно соединить с верхней балкой, помещенной на стропилах, при помощи продольных брусьев. После этого на данном каркасе будут крепиться стропильные ноги для слухового окна.

Какой каркас нужен для окна треугольной формы

Обратите внимание, что при установке перемычек не стоит ослаблять несущую способность основных стропильных ног, делая на них врубки. Для фиксации деталей каркаса желательно воспользоваться металлическими крепежами. Когда проверка уровней будет завершена, можно приступать к монтажу конька и малых стропильных ног для слухового окна на крыше. Облегчить работу по изготовлению стропил можно, если предварительно создать шаблоны. На боковых стенах слухового окна необходимо нашить влагостойкий отделочный материал. Финишное кровельное покрытие на слуховое окно настилают одновременно с перекрытием крыши на основном здании.

Чтобы избежать протечек и деформации деревянных кровельных конструкций, стыки между основной крышей и слуховым окном необходимо качественно гидроизолировать.


Источник: kryshadoma.com

Зенитное окно

Шагните в будущее!

Являясь воплощением стиля hi-tech, такое окно может применяться для крыш с уклоном 0-15 градусов.

Целью применения зенитных окон является, прежде всего, дополнительное естественное освещение помещений, находящихся под плоской крышей.

Читайте также:  Накладной подоконник поверх старого

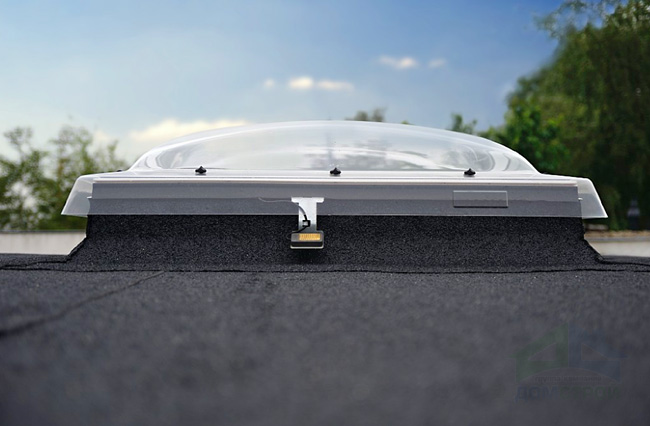

Описание и модели зенитного окна Velux

В состав данного вида окна входит два элемента: зенитное окно и защитный купол, которые заказываются по отдельности. Само окно – это коробка и рама, изготовленные из белого ПВХ и энергосберегающий стеклопакет. Внутреннее стекло выполнено по технологии триплекс.

Velux предлагает различные варианты зенитных окон:

  • CVP 0573 Integra – окно с электроприводом для вентиляции помещения. Открывание/закрывание осуществляется с помощью пульта дистанционного управления, который входит в комплект поставки. Максимальное открытие рамы составляет не более 140 мм;
  • CVP 0073 – окно с ручным управлением. Открывание/закрывание осуществляется с помощью стержня ZCT 300 (входит в комплект поставки). Максимальное открытие рамы составляет не более 140 мм;
  • CFP 0073 – представляет из себя глухое окно;
  • CXP 0473Q – окно-выход на крышу. Предназначено для обеспечения выхода на кровлю. Открывается вручную. Фиксация окна в открытом состоянии осуществляется с помощью двух газовых амортизаторов. Максимальный угол открывания – 60 градусов;
  • CSP 0073 – зенитное окно с системой дымоудаления. В случае необходимости, окно открывается на 50 см. Может использоваться для вентиляции помещения.

На зенитное окно обязательно должен устанавливаться поликарбонатный купол ISD, который выполняет не только шумоизоляционные функции, но и прекрасно отводит осадки в виде дождя. Имеет прозрачное или матовое исполнение.

Защита от солнца

Для создания максимально комфортной обстановки в помещении, по желанию на зенитное окно можно установить:

  • MSG – маркизет на солнечной батареи
  • FMG – штора-плиссе

Стоит обратить внимание на следующие нюансы:

  • Пульт д/у, который входит в комлпект зенитного окна Integra отвечает только за управлением электромотора окна. Что бы удаленно управлять шторам плиссе необходимо приобрести отдельно пульт KR100 или KR 200, которые отвечают за управлением до 200 штор.
  • Если штора-плиссе устанавливается на зенитные окна без электропривода (модели CVP 0073 и CFP 0073), то в обязательном порядке необходимо приобрести дополнительно систему управления KUX 100 для каждого окна.

Видео инструкция

Видео, поясняющее процесс установки в кровлю зенитного окна.

Варианты типоразмеров

Зенитные окна Велюкс и аксессуары доступны в следующих типоразмерах:

Источник: www.gkds.ru

Окно в потолке из стекла в интерьере

Окно в потолке, кроме мансардного варианта, реализовывалось крайне редко. Проблема заключалась в ограниченной прочности конструкции, в то время как нагрузка на стекло и раму ложилась такая же, как и на кровельный материал. При большой снеговой или дождевой массе опасность разрушения окна была вполне реальной.

Устройство светового фонаря

По большому счету назвать его окном сложно. Фонарь представляет собой объемную светопропускающую конструкцию самых разных форм – от полусферы до многоугольников. Устанавливается он на крыше либо плоской, либо с малым углом наклона – до 30 градусов максимум. Состоит фонарь из основания и купола.

  • Основание – то есть рама, обеспечивающая соединение с несущей частью кровли и выполняющая роль опоры. Она изготавливается из алюминия, стали и полиэстера, заполненного утеплителем. Помимо теплоизоляции особое внимание уделяется устройству механизма водонепроницаемости.

Материал профиля определяется размерами окна в потолке, его формой и количеством осадков. Профиль может дополнительно усиливаться. Помимо опорной функции каркас выполняет роль отводчика конденсата: последний образуется при большой разнице в температуре внешнего воздуха и воздуха внутри помещения.

  • Световой купол – светопропускающая часть фонаря, монтируется из алюминиевого профиля специальной формы и стекла.

Окно в потолке может быть глухим или открывающимся. В любом случае фонарь нельзя открыть снаружи, не разрушив его целиком. На фото – открывающийся вариант.

Наилучшим положением светового купола считается размещение в центре потолка: в этом случае уровень освещения в минимальной степени зависит от угла наклона лучей. Отсюда второе название окна в потолке – зенитный фонарь.

Сделать световой купол своими руками нельзя. Однако размеры и крепления конструкции типовые и самостоятельный монтаж возможен.

Материалы

  • Силикатное стекло – традиционный вариант остекления. Купол может быть одно-, двух- и трехслойным, как и стандартный стеклопакет. Однако стеклянная конструкция отличается большим весом, что составляет нагрузку и на основание, и на кровлю.
  • Акриловое – при более высокой ударной прочности, чем у силикатного «собрата», отличается весом, меньшим в 2, 5 раза. Светопропускаемость материала более чем достаточная, химическая инертность, то есть стойкость к действию кислот, не меньше. К недостаткам акрилового полимера относится его горючесть.
  • Поликарбонат – применяется в случаях, когда климат характеризуется обильными осадками. Материал отличается очень высокой прочностью, стойкостью к действиям перепадов температур, химической инертностью и небольшим весом. В отличие от метилметакрилата, поликарбонат не горит и не поддерживает горения. Однако стоимость материала заметно выше.

Декоративные качества

Формы зенитных фонарей необыкновенно разнообразны. Классической считается полусфера, так как именно эта форма обеспечивает наиболее высокую стойкость к нагрузкам, но при этом не позволяет снегу и влаге накапливаться на поверхности. Более сложные и объемные конструкции могут иметь пирамидальную, куполообразную, арочную формы. На фото – объемное окно в потолке.

Стекло используется в своем первозданном виде – прозрачное, или подвергается обработке. Матированный вариант чаще устанавливается в рабочих помещениях, зимних садах, где важно предохранить зеленые листья от действия солнечных лучей, в теплицах и так далее. В дизайне жилых помещений чаще применяется цветное: и силикатное и акриловое легко окрашивается. При необходимости устанавливается материал, не пропускающий УФ-лучи.

Функциональные обязанности

  • Освещение – первая и главная функция конструкции. Вертикальное окно такой уровень освещения не создает, хотя бы потому что размеры его намного меньше, а солнце не всегда находится с той же стороны. Зенитный фонарь на потолке обеспечивает естественный свет в течение всего дня.
  • Вентиляция – при отрывающемся световом куполе даже самое большое помещение не нуждается в приточно-вытяжной вентиляции. Во всяком случае в летнее время.
  • Дизайн – мало какой архитектурный элемент выглядит настолько эффектно. Причем это впечатление изящества и роскоши одинаково как для внешнего вида здания, так и дизайна самого помещения. На фото – вид на световой купол.
  • Монтаж – своими руками сделать такую конструкцию можно только при наличии опыта, и то только в том случае, если речь идет о небольшом окне. Наибольшую трудность составляет подгонка оконного проема и вес элементов. Если применяется поликарбонат, то установка своими руками возможна и подробно описана в прилагаемой инструкции. Если используется силикатное стекло, а размеры фонаря изрядны, потребуется не только бригада профессионалов, но и строительная техника.

Регулировка светового потока

Конструкция фонаря подразумевает специальные решения.
