Стеклопакеты: проблемы и решения

А. А. Верховский, канд. техн. наук, заведующий лабораторией, НИИСФ РААСН

В. В. Щередин, начальник отдела технической поддержки, ООО «Гардиан Стекло Рязань»

И. М. Нанасов, научный сотрудник, НИИСФ РААСН

Стеклопакетами в оконных проемах сейчас никого не удивишь. И тем не менее и покупатели, и установщики, и производители оконных блоков постоянно встречаются с набором проблем, которые вызывают вопросы. Это как разрушение стеклопакетов по различным причинам, так и появление разнообразных дефектов, установить причину которых без привлечения специалистов зачастую является нетривиальной задачей. В данной статье мы постарались осветить некоторые из них.

Стеклопакеты, лопнувшие «бабочкой»

Часто встречающийся тип разрушения стеклопакетов, который можно встретить в самом обычном окне. Данный тип разрушений часто имеет характерную форму «бабочки», пример приведен на рис. 1.

Характерное разрушение стеклопакета

Стеклопакеты разрушаются таким образом из-за избыточно высокого либо низкого давления газа в воздушной прослойке. Вообще стеклопакет по своему замыслу – конструкция герметичная, и совершенно естественно, что между давлением газа в камере (камерах) стеклопакета и атмосферным давлением зачастую возникает большой перепад. Это и приводит к разрушению стекла, на которое ложится вся нагрузка от разницы давлений. Рассмотрим ситуации, в которых подобный перепад давления становится критическим.

У стеклопакета соотношение высоты к ширине более 4 : 1. ГОСТ 24866–99 «Стеклопакеты клееные строительного назначения», п. 3.6 не рекомендует изготовление стеклопакетов с размерами менее 300×300 мм, а также с соотношением сторон более 5 : 1. Соотношение сторон введено неспроста.

Рассмотрим проблему поэтапно: имеется два крайних случая – квадратный стеклопакет с соотношением сторон 1 : 1 и прямоугольный с соотношением, к примеру, 4 : 1, оба стеклопакета с длинной стороной сопоставимого размера. Летом, при нагреве, воздух в воздушной прослойке нагревается больше температуры окружающей среды и расширяется, стеклопакет «раздувает». Из-за своей формы квадратный стеклопакет имеет возможность достаточно деформироваться без особых проблем для себя, прогиб стекол будет достаточно большой, разница давлений и напряжения на стекле, соответственно, маленькие. В узком же стеклопакете стекла не обладают возможностью достаточно деформироваться, чтобы скомпенсировать расширение воздуха, образуются напряжения на стекле, которые могут разрушить стеклопакет (рис. 2).

Деформация стекол в стеклопакете под действием разницы давлений

Аналогичная ситуация может складываться при установке стеклопакетов зимой в неотапливаемые помещения. Воздух в камерах стеклопакета сильно сжимается, что также может приводить к разрушению. ГОСТ 24866–99 регламентирует хранение и монтаж стеклопакетов исключительно в отапливаемых помещениях, при температуре воздуха в помещении не ниже +5 °C (п. 7.3, п. 8.8).

Ситуация усугубляется в следующих случаях:

  • Стеклопакет двухкамерный с низкоэмиссионными стеклами – лучше держит тепло и больше нагревается. В данном случае разрушение обычно происходит только при условии неправильной эксплуатации либо при большом соотношении сторон.
  • Стеклопакет двухкамерный с асимметричными дистанционными рамками – он деформируется, однако неравномерно, что приводит к еще большему увеличению напряжения на внешнем стекле маленькой камеры.
  • Стеклопакет двухкамерный с асимметричными широкими рамками (14–16 мм) – аналогично предыдущему случаю.
  • В составе стеклопакета есть окрашенное в массе стекло либо солнцезащитная темная пленка – стеклопакет поглощает намного больше солнечной энергии, что приводит к повышению температуры воздуха и увеличению разницы давлений.
  • Стеклопакет изготовлен на другой высоте над уровнем моря, чем в месте его установки. Стеклопакет может иметь предрасположенность к разрушению, если он, например, изготовлен у моря, а затем доставлен в горную местность.

Разрушится стеклопакет или нет, также зависит от качества кромки стекол – сколы, плохой рез стекла и т. д. Как же можно уменьшить вероятность разрушения?

  • По возможности избегать описанных выше вариантов.
  • Обработать кромку стекол.
  • Закалить стекло – разрушение от разницы давлений такому стеклопакету не страшно.

Интерференция, или «цветные полосы»

Иногда на архитектурных проектах на стеклах заметны вертикальные тонкие цветные полосы. Данные полосы зачастую заметны только при наличии падающего под острым углом солнечного света и под строго определенным углом осмотра и могут выглядеть следующим образом (рис. 3).

Вертикальные полосы на стеклопакете

Причина появления полос – явление интерференции (наложения) световых волн в стеклопакете из-за явления анизотропии (неоднородности) напряжений в закаленном стекле. При прохождении света через стеклопакет происходит многократное отражение света в параллельных внутренних и наружных поверхностях стекол с последующим наложением друг на друга (рис. 4).

В процессе термообработки в толще стекла появляются различные напряжения, что является неизбежным результатом процесса. Некоторые из данных картин напряжений могут быть видимыми при определенных условиях (солнечный свет, определенный угол падения света) и представлять собой пятна, параллельные полосы или другие фигуры.

Данный эффект гораздо лучше виден в поляризованном свете (например, через поляризационные очки) и иногда представляет собой т. н. «леопардовые пятна». При осмотре таких стекол через поляризационные очки отмечается резкое улучшение четкости картины, что также подтверджает природу данного явления.

Европейский стандарт EN 12150, часть 1 определяет эффект следующим образом (п. 9.2): «9.2 Анизотропия (иридесценция, радужный эффект). Процесс термоупрочнения создает различные напряжения в теле стекла. Эти области напряжений создают эффект двулучепреломления в стекле, который видим в поляризованном свете.

Когда термически упрочненное безопасное флоат-стекло рассматривается в поляризованном свете, области с напряжениями становятся видимы в качестве цветных фигур, иногда называемых “леопардовыми пятнами”».

Нормальный солнечный свет также может быть поляризованным. Степень поляризации зависит от погодных условий и положения солнца. Эффект двулучепреломления наиболее заметен при остром угле падения света либо при осмотре через поляризационные очки.

Согласно п. 4.1.6.3 «Проект межгосударственного стандарта. Стеклопакеты клееные строительного назначения. Технические условия»: «4.1.6.3. На стеклопакете допускаются параллельные радужные или концентрические полосы (явление интерференции), видимые под углом менее 60° к плоскости стеклопакета».

Причиной появления слегка видимых разноцветных полос на стеклопакетах является явление интерференции из-за анизотропии закаленного стекла. Согласно указанным в тексте письма нормативным документам, данное явление не является дефектом стекла либо стеклоизделия и не может служить основанием для предъявления претензий.

Термошок

Термошок – это явление разрушения стекла из-за наличия на нем градиента температур, возникающего из-за неравномерного нагрева одной или нескольких частей стекла (солнечное излучение, «тепловой мешок», темная пленка на самом стекле). В результате градиента температур и обусловленного нагревом расширения в стекле возникают напряжения, которые и приводят к разрушению. Разрушение от термошока имеет характерный вид (рис. 5).

Разрушение стекла от термошока

Подобное разрушение от термошока можно идентифицировать, посмотрев на край разрушенного стекла: разлом стекла во всех случаях будет перпендикулярен как самой плоскости стекла, так и его краю (рис. 6).

Начало разрушения стекла от термошока

Ниже указаны основные факторы, которые могут привести к разрушению стекла:

  • Высокий коэффициент абсорбции (поглощения) солнечного излучения. Этот показатель может быть высок как из-за окраски стекла в массе, так и из-за темной тонирующей пленки. Чем выше данный показатель, тем больше риск разрушения. Согласно новому ГОСТ Р 54175–2010 «Стеклопакеты клееные. Технические условия», п. 5.2.7: «В случаях, когда в стеклопакетах для наружного остекления применяют неупрочненное стекло (в том числе многослойное), его коэффициент поглощения света должен быть не более 25%. Допускается вместо коэффициента поглощения света использовать при проектировании стеклопакетов коэффициент поглощения солнечной энергии стеклом. Для неупрочненного стекла (в том числе многослойного) он должен быть не более 50%. Стекло с более высоким коэффициентом поглощения света (или солнечной энергии) должно быть упрочненным».
  • Падающая на фасад тень обуславливает наличие освещенной и неосвещенной зон на поверхности стекла.
  • Наличие т. н. «теплового мешка», то есть зоны, из которой не отводится избыточное тепло (наличие теплоизоляции за стеклопакетом, наличие ниши в верхней части и т. д.).
  • Наличие двух или более энергосберегающих покрытий в двухкамерном стеклопакете. По сути, является частным случаем «теплового мешка».
  • Ориентация и наклон элементов фасада/здания, они оказывают влияние на инсоляцию поверхности стекла.
  • Качество резки/обработки кромки стекла, толщина стекла. Хорошо обработанная кромка уменьшает верояность возникновения термошока.
  • Климатические параметры: время года, колебания суточной температуры, широта места строительства и т. д.

Чтобы полностью избежать разрушения стекла в результате термошока, необходимо провести его закалку. Закаленное стекло является безопасным и не подвержено разрушению от перепада температур, который может возникнуть на фасаде здания.

Источник: www.abok.ru

Термошок-который не термошок от арт-пласта

Установка окон процесс ответственный, вот и я после того как закончил возведение стен и установку крыши подошел к вопросу об установке окон и выборе фирмы по установке и изготовлению окон.

После установки окон я понял что ни многолетний опыт, ни качественный профиль, ни хорошие отзывы ничего не значат.

Выбирал долго т.к. в современном мире выбор продавцов пластиковых окон огромен. Качество и цена различается кардинально- кто- то делает подешевле из китайского или российского ноунейм профиля, кто-то держит средние цены и изготавливает окна из фирменного профиля , но произведенного в Китае или России, ну а самые дорогие возят профиль качественный и фирменный из заграницы, также есть продавцы которые продают любые окна т.к. они просто продавцы и заказывают изготовление окон у других фирм.

Когда я пришел в фирму АРТ-пласт, менеджер по продаже готов был облизывать будущего клиента т.е меня и убеждал что купив дорогие (разница в цене окон у другой фирмы и АРТ-пласт –около 50тысяч рублей) окна у них я уберегу себя от многих проблем т.к их фирма работает более 10 лет, окна производят из заграничного профиля, профессиональная доставка до объекта, профессиональная установка и самое главное гарантия при которой все решается в пользу клиента. Я сдался внес деньги.

Окна изготовили и установили. Прошло полгода, и один стеклопакет лопнул.

Какой термошок, что за хрень, и я решил разобраться и при этом написать исковое заявление т.к. ответ меня в корне не устроил.

Начал изучать тему , делать запросы в том числе и в Гардиан Стекло, и выяснил что Гардиан не давал ответа АРТ-Пласту, но по приложенным фотографиям дали ответ что это 100% не термошок, а скорее всего удар во время транспортировки или монтажа и объяснили как отличить термошок от другого повреждения –при термошоке трещина начинается всегда под углом 90 градусов к кромке.

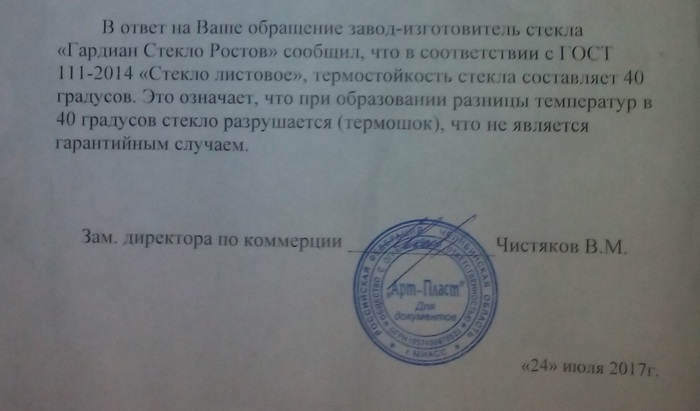

На профильных форумах выяснил что причина отказа в гарантии- термошок , очень распространенная т.к написав в отказе термошок многие клиенты видя умное и не понятное слово соглашаются с отказом.

Перед судебным заседанием юрист АРТ-Пласта пытался давить на меня словами тебя ничего не выйдет, ты проиграешь, окно мы отправим на экспертизу .

На судебном заседании юрист нес откровенный бред о том что это или я сам или дети разбили, и про термошек даже не вспомнила.

Как итог на судебном заседании АРТ-Пласт решил заменить стеклопакет за свой счет.

По истечении 20 дней мастер по гарантии приехал заменять стеклопакет, после установки мастер нес бред- что они не согласны с тем что виноваты они , а замена это акт доброй воли компании, на вопрос почему в отказе написали термошек , а не удар он ответил- мы при любой причине пишем термошек, а под конец договорился до того что их окна не предназначены для эксплуатации в холодное время.

И вроде бы все хорошее история закончена, но через некоторое время я начал устанавливать подоконники и делать откосы и вот вовремя убирания излишков пены вижу их профессиональную установку и доставку, окно номер один на профиле под установку подоконника отколот значительный кусок, окно номер два- следы удара на профиле с наружной стороны и это только то что я увидел во время уборки мешающей мне пене , а сколько там под пеной еще косяков. После обнаруженных косяков на пластиковых деталях я уже точно уверен что стеклопакет лопнул от микротрещины, которая образовалась во время доставки.

Источник: pikabu.ru

Термошок стекла

Стандартная ситуация – лопнувший стеклопакет.

Кто виноват производитель, установщик? А может быть мы с вами?

Давайте разбираться.

Очень часто при эксплуатации стеклопакетов нарушаются элементарные правила, которые приводят к печальным последствиям – стеклопакеты просто лопаются. Рассмотрим подробнее одну из причин возникновения трещин – термошок.

Термошок – спонтанное разрушение стекла в результате развития внутренних напряжений при его неравномерном нагревании-охлаждении.

Начнем с того что стекло при производстве стеклопакетов не режут, а ломают. То есть стекло не режется как хлеб, оно царапается и по царапине разламывается. На месте разлома возникают обязательно микротрещины. Хотим мы, не хотим – это физический процесс, от этого никуда не деться. И когда окно эксплуатируется, оно то нагревается, то остывает, стеклопакет и профиль начинают «дышать», «работать». В один «прекрасный момент» при стечении обстоятельств на одном листе стекла получается перепад температуры, и микротрещины на краю стекла начинают работать как клинья. Когда на стекле возникает разница температур примерно в 40 градусов Цельсия – оно трескается и не важно, какое это стекло – с покрытием, без покрытия, с пленкой тонировочной или прозрачное. Необходимо разобраться, почему произошла эта трещина. Термошок бывает чаще всего на южной стороне, редко бывает с северной стороны ориентации фасадов. Трещину по причине термошока можно очень хорошо отличить от любой другой трещины, если посмотреть на стекло более пристально и снять штапики. Если трещина выходит под углом 90 градусов к торцу стекла и в месте, откуда выходит трещина, нет никаких сколов, никаких щербин – то высока вероятность, что это именно термошок. Трещины от термического воздействия всегда идут под углом 90 градусов, как к торцу стекла, так и со стороны поверхности. Трещина может быть дальше распространяться как угодно, она вышла под 90 градусов и пошла дальше, под любым углом. Она может закончить свой путь или может разбиться на 2 или на 3 трещины.

При малом термическом напряжении выходит одна трещина с углом в 90 градусов и при более высоком напряжении уже выходит несколько лучей, угол всё равно сохраняется тот же самый 90 градусов. Очень важно снимать штапик и видеть собственно источник, откуда выходит трещина, потому что если не снимать штапик, то может лишь показаться что она выходит перпендикулярно под углом 90 градусов. Но стоит снять штапик, видно, что на самом деле там есть изгиб. Такая трещина может быть от того, что стекло изгибалось, за счёт того что оно подвергалась другим нагрузкам. Это уже не является следствием термошока, поэтому всегда снимайте штапик, смотрите на стекло с поверхности, со стороны торца и угол должен быть именно 90 градусов. Более того, в месте, где выходит трещина, не должно быть никаких механических повреждений поверхности стекла, то есть трещина должна быть ровной и в месте, откуда она выходит, рез должен быть тоже ровным, без каких-либо щербин, без каких-либо раковин, без каких-либо механических повреждений.

Если в этом месте, где мы сняли штапики, кромка стекла повреждена, значит что это повреждение было и до разрушения стекла по причине термического воздействия, оно снизило прочностные свойства стекла и термошок произошёл гораздо раньше. Поэтому в месте, где выходит трещина, не должно быть никаких механических повреждений.

На риск появления термошока прежде всего влияет ориентация фасада, где есть солнце, где больше тепла идет от солнца. Влияет также тип стекла, который используется и различные абсорбирующие пленки, потому что стекло нагревается гораздо интенсивнее. Важный момент – не столько опасен нагрев стекла, сколько его неравномерность, например если есть у окна какой-то козырёк, либо какая – то часть окна заходит в непрозрачную зону – то получается, что часть стекла находится под прямыми лучами солнца, а часть находится в тени. Если это стекло тонированное, либо с абсорбирующей атермальной пленкой, то оно нагревается гораздо интенсивнее под действием солнца, а та часть, которая находится под козырьком, она не нагревается или нагревается гораздо медленнее. Как только возникает разница температур в 40 градусов – стекло треснет, как правило, это бывает чаще ранней весной или поздней осенью, когда с одной стороны Солнце уже это греет по-летнему жарко, но на улице ещё пока холодный воздух. Поэтому если у нас есть источники неравномерного нагрева, какие-то тени падают на стекло, то это очень критично именно в это время года. Помимо наружных конструкций, которые смогут создать тень и тем самым вызвать неравномерный нагрев, его также можно вызвать и внутренними элементами, особенно солнцезащитными конструкциями, такие как жалюзи. Жалюзи могут быть очень критичны в плане термошока и опаснее те жалюзи, которые максимально близко прикрепляются к поверхности стекла. Есть такие жалюзи, которые встраиваются в сам штапик и полностью закрывают всю поверхность стекла. Причём жалюзи, которые передвигаются, которые можно собрать – они более опасны. Влияет ещё и цвет жалюзи. Как ни странно, но белые жалюзи являются одними из самых опасных, потому что белый цвет отражает около 70% энергии обратно на стекло. В этом случае, хозяйка может поднять эти жалюзи и закрыть верхнюю часть окна, так чтобы солнце не светило ей в глаза, а нижнюю часть оставить открытой – получается, что верхняя часть стекла она будет нагреваться гораздо интенсивнее и может произойти разрушение стекла по причине термошока именно за счёт того, что жалюзи или рольшторы были в плотную к стеклу. Не допускается создавать такой неравномерный нагрев и лучше избегать установки каких-либо строительных материалов, загромождений на окна, особенно на южной стороне.

Еще несколько довольно распространённых случаев. Летом на солнце на южной стороне у нас стекла могут нагреваться до температуры 100 градусов. И когда мы брызгаем на стекла холодной водой они треснут, они не предназначены для того чтобы выдерживать такую нагрузку. Стекла, которые выдерживают термическую нагрузку – это закалённые либо термически упрочненные стекла, которые например, установлены в духовых шкафах. При натягивании потолков используют тепловые пушки. Тепловые пушки направленным потоком излучают тепловую энергию и если монтажники, которые натягивают потолки, повернули пушку на стекло и оставили на какое-то время, то стекло, конечно же, не выдержит такого концентрированного потока горячего воздуха и треснет. Также в новостройках часто используют тепловые пушки для того чтобы просушить штукатурку и точно так же тепловую пушку направляют на стекло, потом уходят и через несколько часов возвращаются и замечают то что стекло треснуло. Тепловую пушку убирают, все прячут, вызывают оконщиков, показывают треснувшее стекло.

А приводит ли нанесение солнцезащитной пленки к трещинам на стекле? Может быть несколько причин того, что стекло лопнуло: термический шок; шок при сжатии из-за собственного веса стекла, шок при изгибе (давлении) из-за ветровой нагрузки или ударной волны; внешнее воздействие – удар камнем, мячом, птицей, шок при скручивании; при сдвигах и усадках здания или деформации рамы. Если эти внешние воздействия находятся в пределах допустимого, то трещина может возникнуть из-за них только при уже имеющемся внутреннем дефекте или микродефекте в стекле (будь то лишние примеси, неоднородности толщины, трещины у края стекла не видные из-за рамы и прочие нарушения структуры). Оконные тонирующие пленки могут повлиять (даже в теории) только на одну из причин – термошок. Пленки действительно отражают и поглощают некоторую часть солнечной энергии. Но пленки не единственная причина ненормативного нагревания стекла: это могут быть шторы, расположенные слишком близко, наклейки на окнах, отопительные батареи и даже граница тени, падающей на стекло. Предметы, поставленные на подоконник (большие цветочные горшки, коробки, стопка книг), или наклеенные на внутреннее стекло стеклопакета (афиши, объявления, газеты) могут привести к возникновению трещин. Все это мешает воздуху циркулировать, мешает отводу тепла от окна и в результате разные части стекла нагреваются по-разному. Рискнем предположить, что при прочих равных условиях (качество кромки, толщина стекла, качество поверхности стекла и т.д.) вероятность термошока выше на меньших пакетах т.к. у большего сохраняется возможность линзования, есть куда деформироваться. Чем больше размеры остекления, тем выше механические напряжения между нагретыми и холодными участками остекления. Помимо этого значительное линейное расширение стеклянных панелей в результате нагрева инсоляцией может привести к их разрушению при отсутствии температурных зазоров между элементами остекления и профилем.

Все пленки ведущих производителей, предназначенные для нанесения на стекло окон, проходят тестирование на то, чтобы не вызывать термошок стекла не содержащего дефектов. Во избежание термического шока не стоит пленку наклеивать на стекло тоньше 4мм; на стекла в раме из бетона, твердого алюминия или стали без упругих деформирующихся уплотнителей; на стекло, удерживаемое затвердевшим герметиком и на стекло с видимыми сколами и повреждениями; на сильно отражающие, текстурированные, узорчатые или сетчатые стекла.

Источник: www.solarblock.ru

Термошок стеклопакета кто виноват

Вам установили новые окна и к качеству материалов и работ нет нареканий. Все замечательно. Но в один прекрасный момент вы внезапно обнаруживаете трещину на стекле, хотя абсолютно уверены, что никаких механических повреждений просто не могло быть в этом месте. Что это? Мистика?

Вовсе нет. Вполне вероятно, что в вашем случае имеет место быть такое явление как термошок – самопроизвольное разрушение стекла при тепловом воздействии.

Для начала разберемся, как точно определить: термошок это или иное физико-механическое воздействие. Это необходимо для последующего корректного решения данной проблемы и избежания рецидива.

Основные признаки термошока

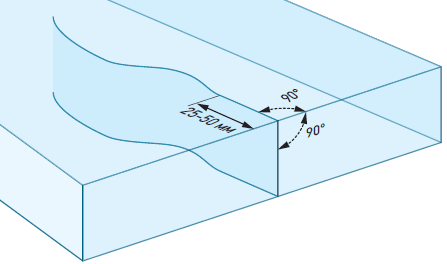

Линия трещины стекла начинается от самого края и перпендикулярна как плоскости стекла, так и его краю (торцу). То есть начало разлома выходит от края строго под углом 90 град. Это можно наглядно определить, сняв штапик и осмотрев дефект со всех сторон. А вот дальнейшее растрескивание зачастую имеет множество лучей. Некоторые из них довольно изогнутой формы.

Поэтому в первую очередь нужно внимательно обследовать край стеклопакета на участке возникновения трещины, ее начала. И если угол не 90 град. – с высокой долей вероятности можно утверждать, что это не термошок.

И в целом трещины, возникающие по причине термошока, имеют характерный внешний вид (см.фото).

Далее разберемся, почему может случится так, что в один прекрасный момент стекло в окне может самопроизвольно разрушиться.

Причины возникновения термошока

Причина данного явления – наличие градиента (разных значений) температур из-за того, что какая-то часть стекла оказалась более нагретой по отношению к другой. То есть мы имеем стекло, участки которого имеют различную степень нагрева. А разная степень нагрева в свою очередь приводит к различной степени расширения стекла. И в результате возникают напряжения, приводящие к разрушению.

Такое явление как термошок, мы можем наблюдать в повседневной жизни довольно часто.

К примеру, когда в стеклянный стакан резко налить кипяток – он скорее всего лопнет. Или в сезон заготовок и закаток банки перед стерилизацией (кипячение в воде) обязательно прогревают, чтобы они не треснули. Т.е. не допускают возникновения критической разницы значений температуры, приводящей к саморазрушению стекла. А когда в бокал с напитком комнатной температуры вы помещаете кубики льда. Порой отчётливо слышно и видно, как лёд трескается. В данной ситуации происходит тепловой удар, так как температура наружной поверхности льда растёт быстрее, нежели внутренняя. Внешний слой расширяется при нагревании, а внутренняя часть остается практически неизменной. Такое быстрое изменение объема между различными слоями создает напряжение в кусочке льда. Оно накапливается до тех пор, пока сила напряжения не превысит силу льда, и в итоге образуется трещина.

Ещё один яркий пример – лампы накаливания. Если они поработали и достаточно нагрелись, и в этот момент их взбрызнуть холодной водой – стекло лопнет.

Тоже самое может произойти и со стеклом в оконной раме. Когда летом на даче Вы решите полить газон. Будьте предельно осторожны, чтобы холодные капли воды не попали на разогретое стекло в окне. Так как высок риск того, что стекло может разрушится. Довольно редко, но такое явление может случится и в городской среде. Когда в солнечный день стекло сильно разогревается и внезапно начинается дождь, если температура капель дождя будет достаточно низкой, это также может привести к саморазрушению стекла.

Существует ряд основных факторов, которые могут привести к саморазрушению стекла под тепловым воздействием:

— падающая тень, когда одна часть стеклопакета оказывается в зоне солнечного нагрева, а другая – в тени (холодный участок);

— использование в стеклопакете окрашенного в массе стекла, стекла с тонирующими плёнками;

— наличие зоны, из которой не отводится избыточное тепло. Это очень частая причина во время проведения ремонтных и отделочных работ в помещении. Окна как правило защищают и оклеивают пленкой, тем самым не давая разогретому воздуху выйти. В результате в определенных зонах стеклопакета может возникнуть критически высокая температура. Поэтому обязательно оставляйте отверстия для вентиляции и не используйте тёмные и цветные плёнки, предпочтительны варианты прозрачного характера;

— ориентация и наклон элементов остекления;

— качество реза и обработки кромки стекла, его толщина;

— климатические параметры: время года, климатическая зона. Очень часто термошок случается ранней весной и осенью, когда ночи холодные и стёкла достаточно охлаждены, а солнечные лучи утром хорошо нагревают поверхность стекла;

— рольшторы, шторы, портьеры, жалюзи на окне, особенно светлых тонов;

— наличие в стеклопакете двух и более стекол с низкоэмисионным покрытием;

— крупные светлые предметы, находящиеся в особенной близости к поверхности стекла;

Все эти факторы могут спровоцировать риск возникновения термошока.

Для сведения: самопроизвольное разрушение стекла при тепловом воздействии не является гарантийным случаем!

Во избежание столкновения с данной проблемой следует внимательно отнестись к проектированию остекления, руководствоваться требованиями и рекомендациями ГОСТ 24866-2014 «Стеклопакеты клееные. Технические условия». В случае возникновения рисков применяйте закалённое стекло. Оно безопасно и не подвержено разрушению от перепада температур.

Источник: xn--80aesfmdfw.xn--90ais

10 причин, почему может разбиться стеклопакет и способы этого избежать

Если вы посмотрите на окно, то заметите, что на 80-85 % оно состоит из стеклопакета, поэтому на теплоизоляционные и звукоизоляционные свойства окна влияет именно выбор стеклопакета. Сам профиль влияет куда в меньшей степени.

Простое определение стеклопакета – это герметичное изделие, которое состоит из двух или трех стекол. Сами стекла могут быть разные по химическому составу, толщине (4,5,6,7,8 мм), теплопропускаемости (энергосберегающее) прочности (закаленное, триплекс, с противоударной пленкой), светопропускаемости, цвету (тонированное в массе, покрытое тонировочной пленкой) и тд.

Стекла в стеклопакете соединяют между собой при помощи дистанционных рамок и герметизируют специальным эластичным герметиком, до полной влаго-воздухо непроницаемости. Качество герметизации напрямую влияет на прочность и, надежность стеклопакета. Воздействие на стеклопакет ветровых нагрузок, перепадов атмосферного давления и разницы температур снаружи и внутри помещения могут привести к механическому повреждению и трещинам в стеклопакете.

В этой статье я хочу рассказать вам об основных 9 причинах появления трещин в стеклопакетах.

Причина №1. Заводской брак.

Для изготовления стеклопакетов на производстве нарезают стекла определенных размеров. В процессе резки могут возникнуть незаметные сколы и микротрещины, которые в свою очередь при дальнейшей эксплуатации могут разрастаться и привести к повреждению стеклопакета.

Подобный недостаток чаще всего наблюдается у компаний и частных мастеров, предлагающих дешевые стеклопакеты, изготовленных чаще всего без соблюдения технологии сборки.

Причина №2. Некачественный монтаж.

В процессе некачественного монтажа стеклопакета в раму/створку окна так же могут быть нанесены повреждения на стеклопакете в виде сколов и микротрещин не заметных не вооруженным глазом. Стеклопакеты могут эксплуатироваться с такими повреждениями очень и очень долго. При воздействии внешних факторов (ветра, давления, разницы температур, механического воздействия) по стеклу может пойти трещина. Чаще всего из горизонтальной стороны стеклопакета в вертикальную. Чтобы предотвратить появление неожиданной трещины, не экономьте на ремонте окон, пользуйтесь услугами профессиональных мастеров. Дополнительно вы можете заказать обработку кромки стекла при изготовлении стеклопакета.

Причина №3. Механические повреждение

Возникающие вследствие попадания в стеклопакет различных предметов, удара или выстрела. В данном случае все понятно, данные воздействия оставляют характерные трещины, отверстия, повреждения. В качестве способа защиты от механических повреждений можно установить стеклопакет с более прочным закаленным и/или многослойным (триплекс) стеклом, а также с защитной пленкой.

Причина №4. Слишком сильно захлопнули окно.

Еще к повреждению стеклопакета может привести применение силы при закрытии окна или самопроизвольное от сквозняка или порыва ветра захлопывание/открытие с ударом створки об стену или мебель. Случаев таких крайне мало, так как стеклопакет в створке установлен через уплотнитель и не соприкасается с жесткими частями окна. Вероятнее всего, при захлопывании, стеклопакет лопнет, если в нем уже есть скрытые сколы и микротрещины. Чтобы избежать подобной ситуации, можно установить гребенку, ограничитель открывания или фурнитуру со встроенной защитой от захлопывания.

Причина №5. Термошок от перегрева стекла в стеклопакете.

Как ни странно, предметы, поставленные на подоконник (большие цветочные горшки, коробки, стопка книг), или наклеенные на внутреннее стекло стеклопакета (афиши, объявления, газеты) могут привести к возникновению трещин. Это происходит из-за неравномерного нагрева поверхности стекла в разных местах при сильном солнечном излучении.

Причина №6. Слишком близко расположены нагревательные приборы.

Стеклопакет может треснуть из-за установки слишком близко у окна нагревательных приборов, тепловых пушек и т.д., в холодный период. Не направляйте обогреватель в сторону стекла и не ставьте близко к окну.

Причина №7. Термошок от неправильной тонировки стекла

Наличие тонированных стекол и тонировочной пленки в стеклопакете, в особенности на внутреннем стекле, приводит к перегреву и общему напряжению всего стекла при наличии солнечного излучения, в холодный период. Такие повреждения в основном происходят из-за «умельцев» закрасивших стеклопакет и наклеивших не подходящую пленку без соблюдения технологий.

В свою очередь, при нагреве или охлаждении газа(воздуха), возникающее в стеклопакете расширение /сужение между стеклами влияет на деформацию стекол, что тоже может привести к разрушению стеклопакета, при наличии все тех же сколов, микротрещин и микро пузырьков. Для предотвращения термошока, стекло с поглощением энергии более 50%, должно быть закаленным. Мы не рекомендуем экономить на тонировке стекол, самостоятельно оклеивая стекло изнутри разными пленками, особенно на солнечных сторонах. Обратитесь к профессионалам, которые подберут тонировку обеспечивающую непрозрачность и исключающую термошок в стеклопакете.

Причина №8. Ошибки при проведении строительных работ

Самая частая ошибка – это подведение к стеклу стен, стяжек, перегородок и т.д. Такие действия обязательно приведут разрушению стеклопакета, так как любое смещение стены в плотную к стеклопакету создает давление на стеклопакет. От воздействия температуры стеклопакет деформируется, расширяется или сужается. Кроме этого стена может нагреваться и неравномерно прогревать стеклопакет, что приведет к термошоку. Лучше избегать подобных действий или оставлять компенсационный зазор.

Причина №9. Неопытный мастер.

Также стеклопакет может разбиться при неправильной переклинке/расклинке/изменении геометрии окна. При установке стеклопакета в створку, он специальным способом расклинивается монтажными пластинами определенного размера, для правильной геометрии створки. Если мастер попался низко квалифицированный и использует пластины меньше толщины стеклопакета, то такая пластина может попасть под внутреннее стекло и при забивании штапика стекло треснет.

Чтобы избежать такой неприятности, как внезапно лопнувший стеклопакет, лучше всего изначально заказывать ремонт окон у компаний, профессионально занимающихся установкой стеклопакетов и предоставляющих гарантию на свою работу.

Компания «Релит» работает с крупнейшими стекольными заводами по производству стеклопакетов и окон для жилых домов, такими, к примеру, как Российская Стекольная Компания и Борский Стекольный Завод и может гарантировать соответствие качества своей продукции европейским и мировым стандартам.

Если вам нужна замена стекол или стеклопакета в короткие сроки и с гарантией,
Звоните сейчас! +7 (495) 212-93-73

Источник: www.relit.ru

Термошок в стеклопакетах

Стеклопакет представляет собой герметичное соединение двух и более стёкол. В состав стеклопакета могут входить различные по толщине, прочности, светопрозрачности, теплоизоляционным свойствам и химическому составу стёкла. Листы стекла соединяются дистанционной рамкой и слоем герметика.

Качество герметизации стеклопакета будет определять его теплоизоляционные свойство, надёжность конструкции и срок эксплуатации. После установки новых окон может произойти так, что стеклопакет лопнул без какого-либо внешнего механического воздействия. Почему так может происходить разберёмся ниже.

Почему стеклопакет треснул?

1. Производственный брак

В процессе резки стекла могут образоваться незаметные глазу сколы и микротрещины. После установки стеклопакета и в процессе эксплуатации такие мелкие дефекты начинают быстро усугубляться, поэтому повреждение стеклопакета становится очевидным.

Стоит отметить, что производственный брак обычно встречается в стеклопакетах, изготовленных в «кустарных» условиях. Крупные производители имеют высокоточное автоматическое оборудование, что гарантирует высокое качество выпускаемой продукции.

К производственному браку можно отнести ошибку при определении размеров стеклопакета. То есть был оставлен слишком маленький зазор между рамой и стеклопакетом, который получается сильно зажатым. Это проблема обычно встречается в алюминиевых конструкциях окон.

2. Ошибки установки окон и стеклопакетов в частности

Неправильная установка прокладок по периметру стеклопакета приводит к тому, что стеклопакет лопается под давлением. Также причиной повреждения может стать не докрученные саморезы, анкеры или шурупы.

3. Усадка здания

Распространённая причина повреждения в случае возведения и сдачи здания в эксплуатацию в сжатые сроки.

4. Термошок (температурный шок) – самопроизвольное разрушение стекла, вызванное температурным градиентом.

Каким бывает термошок?

Градиентом температур называют существенное и резкое изменение её показателей. Такой перепад температур в стеклопакете может быть спровоцирован неравномерным нагреванием поверхности солнцем, а также через неравномерность отдачи тепла.

Если причиной разрушения стеклопакета является термошок, то определить это очень просто. Для термошока характерный определённый вид трещин. Трещины имеют вид паутины, только их развитие происходит не от центра стеклопакета, а от его края.

От того, где произошло возникновение градиента температуры, термошок условно делят на две группы: первого и второго рода.

Термошок первого рода возникает при неравномерном нагреве и охлаждении поверхности в пределах одного стекла. То есть, когда часть стекла затемнена, а другая освещается солнцем.

Термошок второго рода может возникнуть, когда резкий перепад температур появляется между внутренней и наружной поверхностью стекла. Такой род термошока редкое явление, может возникать при условии сильного прогрева стекла и интенсивной отдаче тепла в окружающую среду одновременно с малой отдачей в сторону помещения. Такое возможно ранней весной, когда солнце уже очень активно, но воздух ещё холодный.

Что может повысить вероятность возникновения температурного шока?

Вероятность возникновения температурного шока прямо пропорциональна количеству поглощенной солнечной энергии наружным стеклом. Чем выше коэффициент поглощения, тем выше вероятность.

Термошок при одинарном остеклении более вероятен, так как отдача тепла выше.

Декоративная плёнка существенно увеличивает коэффициент поглощения в месте соединения плёнки со стеклом, а значит возрастает риск появления термошока.

Близкорасположенные крупные деревья, здания, выступающие части фасада приводят к тому, что определённые участки стекла находятся в затемнении. То есть одна часть стекла хорошо прогревается солнцем, другая (затемнённая) – хуже, но стекло в целом отдаёт равномерно тепло в окружающую среду, поэтому риск термошока увеличивается.

— Отражающие поверхности за наружным стеклом (энергосберегающие покрытия, жалюзи).

— Для наклонных и горизонтальных элементов остекления термошок более вероятен. Это обусловлено тем, что угол падения солнечных лучей на наклонные или горизонтальные поверхности стремится к нормали, а значит и прогрев этих поверхностей будет интенсивней.

Значение также имеют характеристики климата конкретного региона (суточные температурные перепады, изменения температуры в течении сезонов, скорость ветра), ориентация окон относительно сторон света, размер и конструкция остекления.

Рекомендации

На основании этих факторов и опыта были разработаны различные методики оценки риска термошока, которые позволили установить допустимые градиенты температур для некоторых видов стекла. Так, например, узорчатое или многослойное стекло выдерживает перепад температур около 27 градусов, а при 35…40 градусах рекомендовано закалённое стекло.

Источник: okna-germanii.com.ua
